Bobine (Inductance)

I/ Introduction

Une bobine, aussi appelé solénoïde, auto-inductance ou plus souvent "Inductance" est un composant qui est utilisé en électronique ou électrotechnique.
------------------------------------------------------------------------------------------------------------------------------------------------------------------

II/ Schéma électrique
Le schéma électrique d'une bobine dans un circuit électrique est représenté par un symbole semblable à des demi-cercle les uns après les autres, comme le montre l'image ci-dessous :
Symbole électrique d'une bobine (inductancce)
Symbole électrique d'une bobine (inductancce)


III/ Caractéristiques électriques

La bobine possède la même caractéristique qu'un condensateur, c'est-à-dire la possibilité d'emmagasiner de l'énergie, et s'exprime en Henry (H).
La bobine est fréquemment utilisée en série ou en parallèle d'une résistance, pour profiter des caractéristiques de l'inductance et de la résistance.

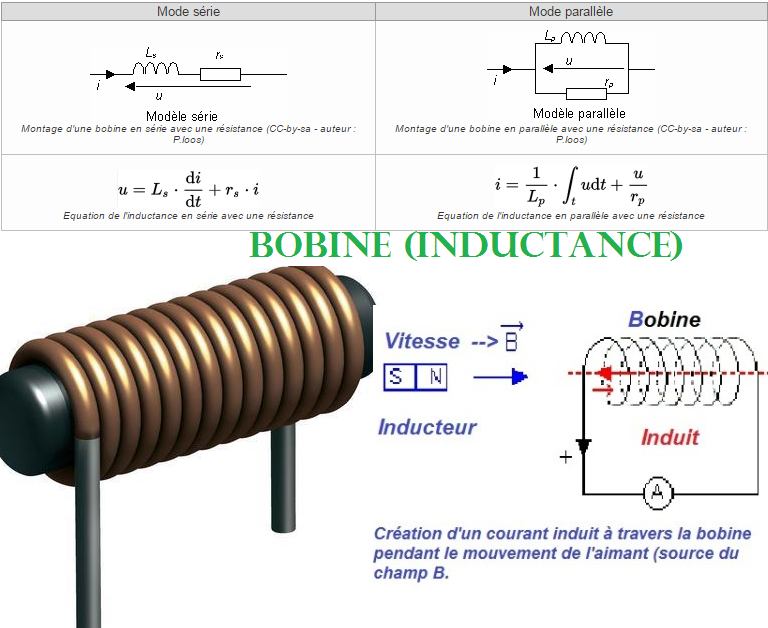

Mode sérieMode parallèle
Montage d'une bobine en série avec une résistance
Montage d'une bobine en série avec une résistance (CC-by-sa - auteur : P.loos)
Montage d'une bobine en parallèle avec une résistance
Montage d'une bobine en parallèle avec une résistance (CC-by-sa - auteur : P.loos)
Equation de l'inductance en série avec une résistance
Equation de l'inductance en série avec une résistance
Equation de l'inductance en parallèle avec une résistance
Equation de l'inductance en parallèle avec une résistance


IV/ Utilisation

Les bobines peuvent trouver une utilité dans une large variété de montages, tels que les exemples d'utilisation ci-présent :
  • Utilisation pour les propriétés électromagnétiques des bobines : électroaimants, relais électromécaniques, monteurs électrique ...
  • Utilisation pour filtrer un signal électrique ou la tension d'une alimentation
  • Utilisation pour créer une impulsion de haute tension
  • Utilisation pour constituer des circuits résonants
  • utilisation pour accorder l'impédance d'un circuit
  • Utilisation dans des systèmes de régulation magnétique
