Logique Combinatoire

•      Introduction à la logique combinatoire

Ce premier module permet aux stagiaires d’acquérir, d’approfondir et de développer de nouvelles connaissances et compétences au niveau de la logique combinatoire. Il s’agit principalement de définir les différentes fonctions logiques et d’être en mesure de résoudre des problèmes logiques, de les modifier et de les simplifier à l’aide des lois et théorèmes.

•      Éléments d’un système de commande logique
• 1     Modélisation de systèmes

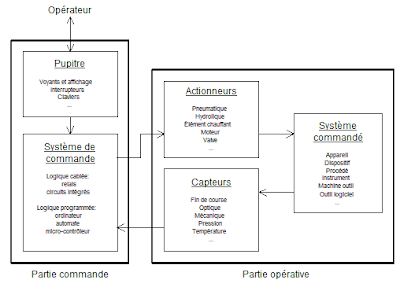

D’une façon générale, un système de commande peut se décomposer en deux parties qui coopèrent: l’une est dite partie commande et l’autre partie opérative (partie commandée ou partie puissance). La partie commande est habituellement composée du pupitre, lequel permet le dialogue entre l’opérateur et la machine, et du système de commande proprement dit. Quant à la partie opérative, elle est généralement formée des actionneurs, des capteurs et du système commandé.

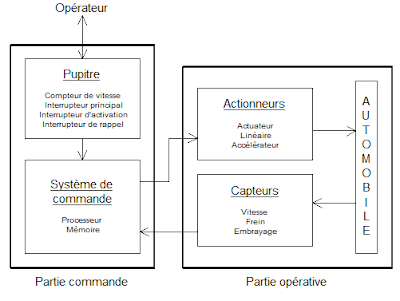

Appliqué à l’exemple du régulateur de vitesse de croisière, ce modèle donne le schéma synoptique

• 2     Information analogique vs information numérique

Les informations d’ E/S d’un schéma synoptique sont soit de nature analogique ou soit de nature numérique. Ces deux termes sont utilisés essentiellement pour caractériser la nature continue, théoriquement une infinité de valeurs possibles ou discontinues (tout ou rien) de l’information.
